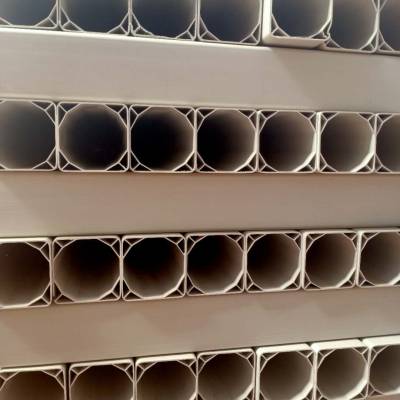

PVC格栅式方孔管是集护套与子管为一体，一次挤压成型，造型美观，采用PVC工程塑料制作。抗压强度高，重量轻，使用寿命长，内壁光滑，摩擦力小，施工方便，可抵抗外力影响，保护光、电缆的功能。内孔近似方格型，有效空间大，便于穿光、电缆。
产品特点参数：

抗压性强

采用蜂窝（栅格）状合理的力学结构，使管材比普通材料管材抗压性强能高10—100倍。

规格齐全

主要规格有单孔、3孔、大中小4孔、同异径5孔、大小6孔、7孔、8孔、大小9孔等系列。

节省管位，管材结构紧凑，路面开挖较小，有效节省城市地下管位资源，对道路交通及市政影响少。

韧性好

弯曲自由一段6米管材，弯曲半径可达4米，施工中碰到障碍物或交越其他管线时能轻松避开。

施工便捷

省工省时护套与子管成一体，无需三次穿子管一次铺设即可穿缆，避免了二次穿子管变形扭结，***混乱，重复施工的麻烦；重量轻、搬运方便；内壁光滑，穿线省力。

利用***

综合造价低，集护套与子管为一体，内孔有效空间大，截断后可连接使用，省材耗，工程投入少。

备注

九孔管（大）

Φ162±0.5

3.0±0.5

Φ50±0.5

2.3±0.5

厂定尺寸6M

九孔管

Φ107±0.5

2.0±0.5

Φ33±0.5

1.8±0.5

厂定尺寸6M

四孔管

Φ107±0.5

2.2±0.5

Φ50±0.5

2.0±0.5

厂定尺寸6M

九孔管

Φ92±0.5

2.0±0.5

Φ28±0.5

1.5±0.5

厂定尺寸6M

四孔管

Φ92±0.5

2.2±0.5

Φ42±0.5

1.8±0.5

厂定尺寸6M

四孔管

Φ72±0.5

2.0±0.5

Φ33±0.5

1.5±0.5

厂定尺寸
施工简述：

PVC格栅管的敷设：
a.敷设管材时防止在沟槽内弓起.
b.管材在敷设前，应先将两端管口严密封堵，防止水、土及其他杂物等进入管内。
c.管道在沟底应顺直。
d.管道布放后应尽快连接密封，对引入人孔的管道应及时对端口封堵。
e.按设计要求每隔一定距离用铁线捆绑。
f.管沟内有水时，敷管前应将水抽干。
g.布放管材时从障碍物下方穿过后应立即将格栅管拾起，避免管皮拖地。
h.管材布放后应先回土掩埋300mm，尽量减少直壁管裸露时间，以防止管材受到人为及其他各种损伤。

PVC格栅管的沟槽回填：
管材在沟内敷设完毕、经监理工程师检查确认符合质量标准后，方可回填，要先回填规定厚度的细土或碎土，然后按要求高度回填
